Pełna ochrona przepustów instalacyjnych – zabezpieczenia Roxtec jako uniwersalne rozwiązanie
Współczesne budownictwo, w szczególności infrastruktura przemysłowa (ale także obiekty użyteczności publicznej) coraz częściej wymagają stosowania zaawansowanych, wielopoziomowych zabezpieczeń przeciwpożarowych. Szczególnym wyzwaniem w dziedzinie bezpieczeństwa pożarowego są przepusty instalacyjne – miejsca, przez które przechodzą kable, rury stalowe, rury z tworzyw sztucznych, a także wiązki przewodów o różnej średnicy i przeznaczeniu. To właśnie te punkty stanowią potencjalne „słabe ogniwo” w ochronie przeciwpożarowej obiektu budowlanego i wymagają skutecznych i sprawdzonych rozwiązań. Polskie przepisy techniczno-budowlane poruszają tematykę zabezpieczania przepustów instalacyjnych w sposób oszczędny ale bardzo precyzyjny. Jak czytamy w Obwieszczeniu Ministra Rozwoju i Technologii z dnia 15 kwietnia 2022 r. w sprawie ogłoszenia jednolitego tekstu rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie:
„§ 234. 1. Przepusty instalacyjne w elementach oddzielenia przeciwpożarowego powinny mieć klasę odporności ogniowej (E I) wymaganą dla tych elementów.
- Dopuszcza się nieinstalowanie przepustów, o których mowa w ust. 1, dla pojedynczych rur instalacji wodnych, kanalizacyjnych i ogrzewczych, wprowadzanych przez ściany i stropy do pomieszczeń higienicznosanitarnych.
- Przepusty instalacyjne o średnicy większej niż 0,04 m w ścianach i stropach pomieszczenia zamkniętego, dla których wymagana klasa odporności ogniowej jest nie niższa niż E I 60 lub R E I 60, a niebędących elementami oddzielenia przeciwpożarowego, powinny mieć klasę odporności ogniowej (E I) ścian i stropów tego pomieszczenia.
- Przejścia instalacji przez zewnętrzne ściany budynku, znajdujące się poniżej poziomu terenu, powinny być zabezpieczone przed możliwością przenikania gazu do wnętrza budynku. „
Właściciel, zarządca lub użytkownik budynku realizuje zadania zawarte w punkcie 1 poprzez wykonanie biernych zabezpieczeń przeciwpożarowych na przepustach instalacji przechodzących przez ściany oddzielenia przeciwpożarowego, do uzyskania odpowiedniej klasy odporności ogniowej EI. Oznacza to, że w przypadku pożaru ogień i gorące gazy pożarowe nie przedostaną się na drugą stronę przegrody w założonym czasie oraz temperatura po stronie nienagrzewanej nie wzrośnie powyżej określonej wartości. A co w przypadku, gdy wymagane jest spełnienie dodatkowego kryterium, a tym kryterium jest zapobieganie przed możliwością przenikania gazu przez przepust instalacyjny w sytuacji normalnej, kiedy przepust nie jest narażony na działanie ognia? Wymaganie to zawarto w punkcie 4 przytoczonego powyżej zapisu z tzw. „warunków technicznych”. Wymóg ten dotyczy miejsc, w których istnieje ryzyko, że przez nieszczelności wokół przepustów instalacyjnych do wnętrza budynku mogą przedostawać się gazy z gruntu, np.:
- gaz ziemny (w przypadku awarii sieci gazowej lub nieszczelności instalacji),
- radon – naturalnego, radioaktywnego gazu występującego w gruncie, który może przenikać do pomieszczeń podziemnych
- gazy pochodzące z rozkładu materii organicznej w gruncie (np. metan, siarkowodór), szczególnie w rejonach o wysokim poziomie wód gruntowych lub w pobliżu wysypisk, oczyszczalni ścieków itp.,
- gazy techniczne – w przypadku nieszczelności instalacji przemysłowych.
Jednym z najbardziej sprawdzonych producentów w dziedzinie zabezpieczeń gazoszczelnych jest szwedzka firma Roxtec. System Roxtec udowadnia, że nawet najbardziej skomplikowane przepusty można zabezpieczyć w sposób pewny i zgodny z obowiązującym prawem i najnowszą wiedzą techniczną. Zasadniczymi atutami rozwiązań zabezpieczeń przeciwpożarowych wykonanych w oparciu o technologię Roxtec są:
- ognioodporność
- wodoszczelność
- gazoszczelność
Choć w przepisach techniczno-budowlanych w odniesieniu do przepustów instalacyjnych brak jest zapisów o obowiązku zapewnienia wodoszczelności, to realia pokazują że taki wymóg może być niejednokrotnie kluczowy dla inwestora, inspektora nadzoru czy organów Państwowej Straży Pożarnej podczas odbiorów końcowych budynku. Dzięki rozwiązaniom wodoszczelnym Roxtec możliwe jest zabezpieczenie przepustów, które przechodzą z pomieszczenia bezpośrednio na zewnątrz budynku i są narażone na przenikanie wody.
Budowa systemu Roxtec

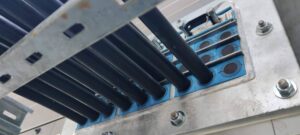

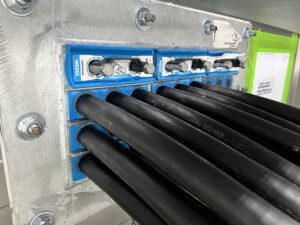

System Roxtec składa się z kilku kluczowych elementów:
- Rama (Frame):
- Wykonana ze stali malowanej proszkowo, nierdzewnej lub innych materiałów, dobieranych w zależności od wymagań środowiskowych i konstrukcyjnych.
- Może być prostokątna, okrągła lub dostosowana do indywidualnych potrzeb.
- Montowana w otworach konstrukcyjnych poprzez przyspawanie, przykręcenie, wmurowanie lub osadzenie bezpośrednio w otworze

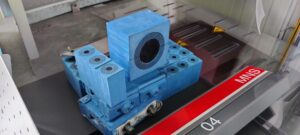

- Moduły uszczelniające (Modules):

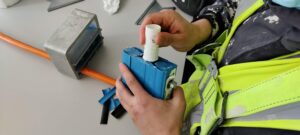

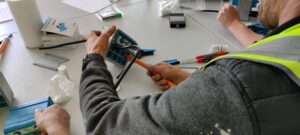

- Wykonane z elastomeru, wyposażone w opatentowaną technologię Multidiameter™ – zdejmowane warstwy umożliwiające precyzyjne dopasowanie do średnicy kabla lub rury
- Moduły są dzielone, co pozwala na montaż na już zainstalowanych przewodach.
- Moduły zawierają materiał pęczniejący, który ekspanduje pod wpływem wysokiej temperatury, zapewniając szczelność ogniową.
- Klin rozporowy (Wedge):
- Element dociskający, który po zainstalowaniu modułów w ramie jest wprowadzany w celu uzyskania odpowiedniego stopnia kompresji i szczelności całego systemu
- Może być wyposażony w wskaźnik informujący o prawidłowym dociśnięciu.
- Płyty dystansowe (Stayplates):
- Stosowane pomiędzy modułami, stabilizują całą konstrukcję i zapewniają równomierny rozkład sił dociskających
- Środek poślizgowy (Lubricant):
- Ułatwia montaż modułów i klina, zapewniając prawidłowe dociśnięcie i szczelność.

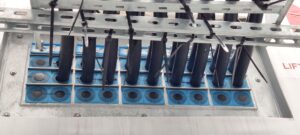

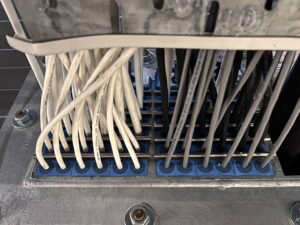

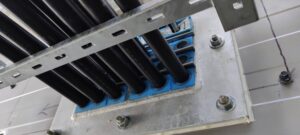

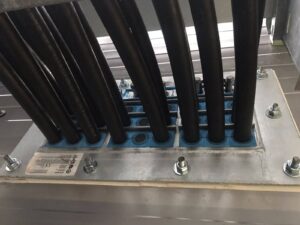

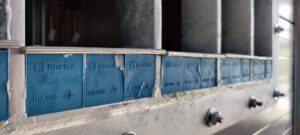

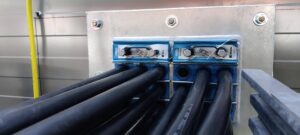

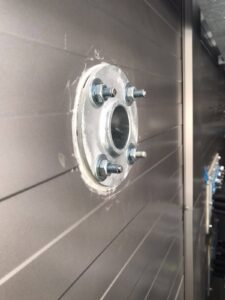

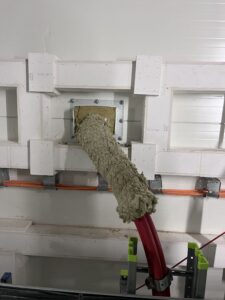

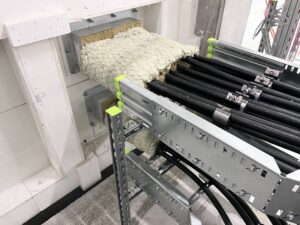

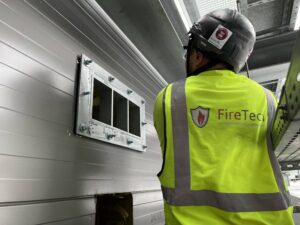

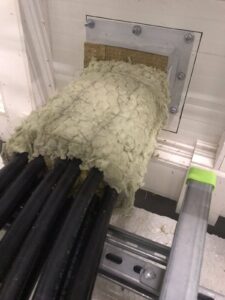

Materiały pochodzą z realizacji montażu systemów ROXTEC przez Firetech
