Przyrost temperatury w czasie w zależności od rodzaju pożaru

Podczas pożaru konstrukcja budynku narażona jest nagłe i znaczące obniżenie swojej nośności. Wzrost temperatury w pierwszych minutach idealnie obrazują krzywe normowe.

Stal po przekroczeniu temperatury 500 ۫C drastycznie obniża swoją plastyczność co przyczynia się do niebezpieczeństwa w sytuacjach kryzysowych.

W sytuacji gdy najważniejsze jest bezpieczeństwo człowieka musimy zapewnić możliwie jak najdłuższy czas w którym będzie można ewakuować się z obiektu oraz zabezpieczyć cenne urządzenia.

Kluczem do zwiększenia wytrzymałości budynku jest zapewnienie odpowiednio wysokiej odporności ogniowej poszczególnych elementów konstrukcyjnych.

Ważne jest aby zabezpieczyć nośne elementy konstrukcji stalowej, a także konstrukcję żelbetową, aby zapobiec rozprzestrzenieniu się pożaru.

Rodzaje zabezpieczeń przeciwpożarowych konstrukcji stalowych i żelbetowych

Rozwój technologii oraz liczne badania pozwoliły opracować trzy kluczowe technologie biernej ochrony przeciwpożarowej konstrukcji:

  • Natryski ogniochronne
  • Farby pęczniejące
  • Zabudowy z płyt

Dzięki ciągłemu doskonaleniu oraz współpracy z kluczowymi producentami (Mercor, Promat, PPG) nasza firma pomoże Ci w doborze odpowiedniego sposobu zabezpieczenia konstrukcji który pozwoli na ekonomiczne zabezpieczenie konstrukcji przed ogniem.

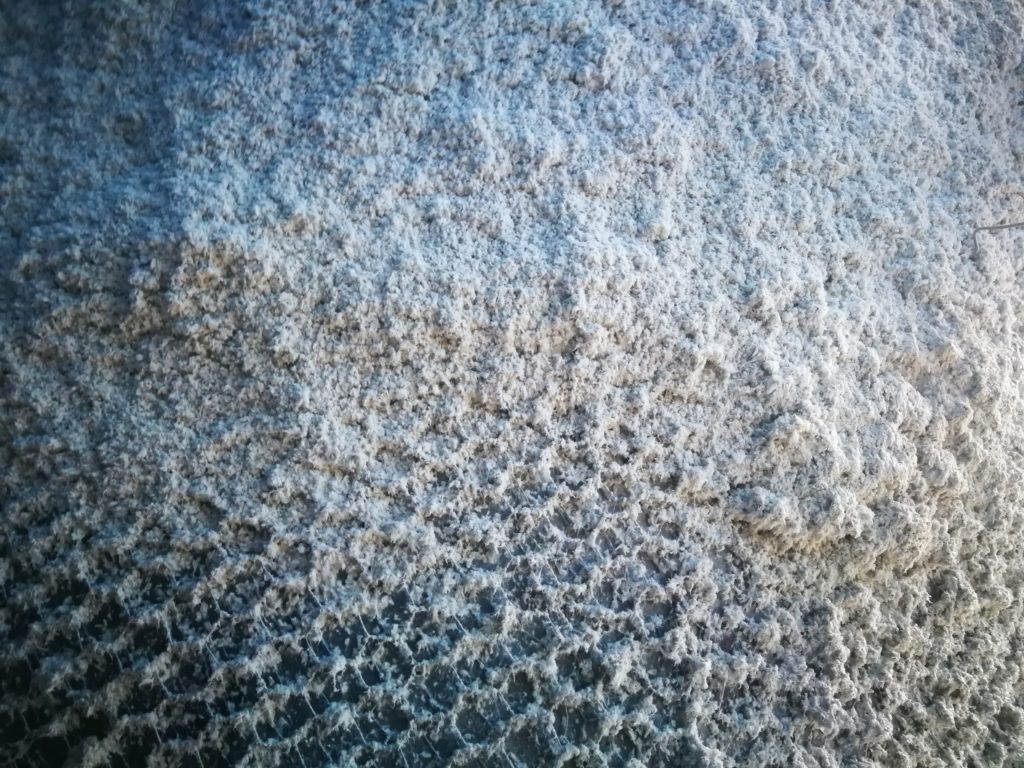

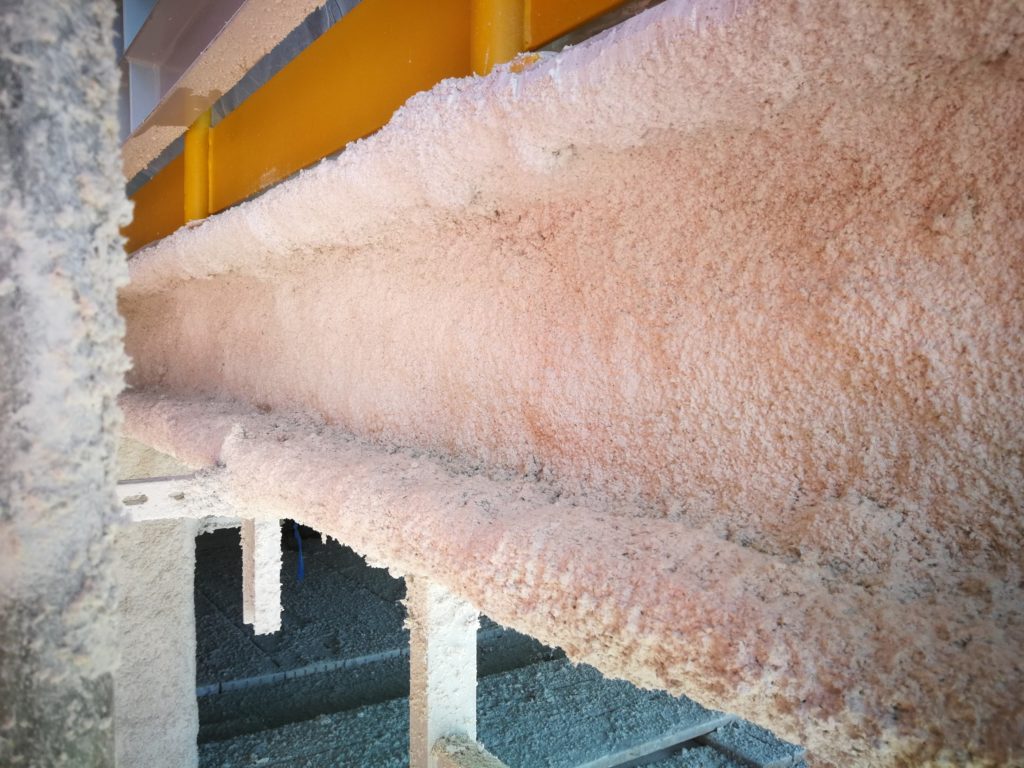

Natryski ogniochronne – wszechstronność i ekonomiaNatrysk ogniochronny z bliska

Ogniochronne natryski to sprawdzone i bardzo efektywne zabezpieczenie materiałów konstrukcyjnych, które z natury nie są odporne na działanie wysokiej temperatury. Co ważne dla inwestorów i budowlańców, metoda ta jest zupełnie bezinwazyjna i nie obciąża konstrukcji nośnej. Dodatkowo dzięki swojej strukturze może nadać industrialny styl wykończenia. Dzięki wyspecjalizowanym brygadom natrysk ogniochronny jest przez nas wykorzystywany zarówno na terenie polski jaki i na arenie europejskiej.

Najważniejsze cechy natrysków ogniochronnych:

  • Wewnętrzna i zewnętrzna ochrona konstrukcji,
  • Szybka i łatwa aplikacja przy użyciu pomp natryskowych,
  • Idealne dopasowanie powłoki do każdego kształtu, zapewniające tym samym maksymalną szczelność,
  • Stabilność w wysokiej temperaturze,
  • Ciężar izolacji ogniochronnej może zostać pominięty przy obliczeniach statycznych budynku,
  • Dodatkowa izolacja akustyczna w budynku,
  • Możliwość malowania powłoki farbami.

Zabezpieczenie konstrukcjiNatrysk ogniochronny

Produkty które są używane przez naszą firmę to sprawdzone materiały renomowanych producentów:

  1. Mercor Isoverm 825
  2. Mercor Tecwool F
  3. Promat Promaspray P300
  4. Promat Promaspray C450

Zastosowanie natrysków ogniochronnych

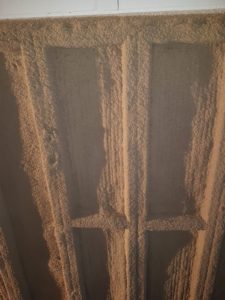

Natrysk ogniochronny

Natryski ogniochronne mają zastosowanie w wielu gałęziach budownictwa, mogą być stosowane przy zabezpieczeniu konstrukcji przemysłowych w celu ochrony konstrukcji przed pożarami węglowodorowymi. Najczęściej z takimi pożarami mamy do czynienia w rafineriach czy zakładach produkcyjnych gdzie ważną sprawą jest odpowiednie zabezpieczenie urządzeń w przypadku pożarów aby maksymalnie ograniczyć straty materiałowe. W tym przypadku stosujemy odpowiednią grubość warstwy masy natryskowej do podniesieniu konstrukcji stalowej do R30, R60, R120 czy R240.

W budynkach mieszkalnych, biurowych czy usługowo-handlowych mamy do czynienia z pożarami standardowymi (celulozowymi) przez co możemy zastosować lżejsze masy natryskowe.

Dzięki zastosowaniu lekkich natrysków możemy uzyskać wymaganą klasyfikację ogniową stropów żelbetowych

Natryski możemy wykorzystać zarówno na elementach stalowych, żelbetowych jak i na stropach belkowo-pustakowych czy stropach żelbetowych na blasze trapezowej.

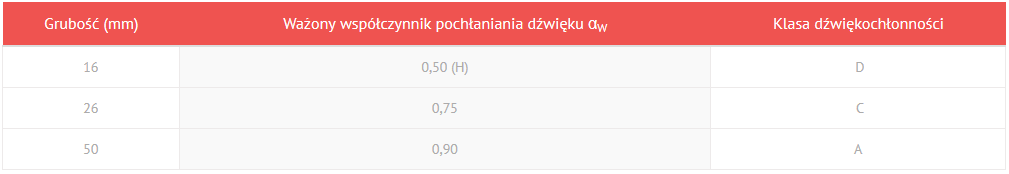

Natrysk ogniochronny jako izolacja akustyczna?

Niektóre z produktów mają wyjątkową właściwość izolacji akustycznej co daje nam dodatkowe rozwiązanie przy wymaganiach spełnienia odpowiedniej akustyki stropów garaży czy klatek schodowych.  Natryskowe masy akustyczne mają przewagę nad płytami głównie na przestrzeniach gdzie zamontowane są już instalacje przez co montaż płyt wygłuszających jest już utrudnione. Natomiast zastosowanie masy przy pomocy agregatów tynkarskich pozwala uzyskać wygłuszenie na powierzchniach o dowolnych kształtach. Dzięki zastosowaniu natrysku akustycznego (Mercor Tecwool F) zgodnie z danymi zawartymi Europejskiej Ocenie technicznej ETA 11/0185 spełnimy wszystkie wymagania pochłaniania dźwięków wg PN-EN ISO 11654:1999.

Izolacja akustyczna przy pomocy natrysku znalazła uznanie min. przy wygłuszeniu metra Warszawskiego czy centrów kongresowych. Firma FIRETECH pomaga dobrać odpowiednią dla wymaganego obiektu grubość izolacji akustycznej oraz oferuje usługę wykonania takiego natrysku. Natryski jako izolacja kaustyczna

Jak używać natrysków ogniochronnych?

Natrysk ogniochronny

Natryski ogniochronne występują w formie proszku, będącego mieszaniną cementu lub gipsu z dodatkiem włókien wermikulitu, wełny skalnej oraz plastyfikatorów (w zależności od rodzaju produktu). W zależności od typu produktu materiał podawany jest za pomocą odpowiednich agregatów i łączy się z wodą na końcu dyszy lub proszek należy zmieszać z wodą i nakładać w stanie płynnym za pomocą urządzeń pompująco-natryskowych.

Grubość nakładanej warstwy zależna jest od m.in.:

  • Rodzaju produktu ogniochronnego,
  • Temperatury krytycznej, czyli temperatury, w której wytrzymałość materiału zostaje wyczerpana,
  • Wymaganej odporności ogniowej konstrukcji budynku.
  • Współczynnika masywności elementów konstrukcji

Uwaga: Przed rozpoczęciem aplikacji konieczne jest odpowiednie przygotowywanie podłoża. Aby produkt spełnił swoją funkcję ogniochronną, powierzchnia konstrukcji musi być sucha i czysta (niezakurzona oraz bez pozostałości zaprawy bądź rdzy).

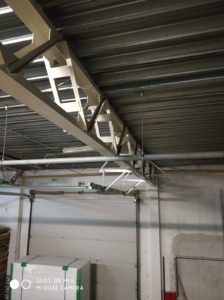

Farby pęczniejące – estetyczne rozwiązanie do zabezpieczeń przeciwpożarowych

Farby pęczniejące (sprawdź asortyment farb pęczniejących w naszym sklepie!) to rozwiązanie które pozwala nam za pomocą niewielkich grubości (100 – 5000 mikronów) powłoki wykonać zabezpieczenie przeciwpożarowe konstrukcji stalowej do klasy R15 – R60 które dodatkowo nada elegancji profilem stalowym.  Farby pęczniejące najczęściej są produktami wodorozcieńczalnymi które służą zarówno do zabezpieczeń konstrukcji wewnątrz jak i na zewnątrz budynków. Podczas rozpoczęcia pożaru w farbie po osiągnięciu już 100 st. C. rozpoczynają się procesy chemiczne które w efekcie doprowadzają do pęcznienia farby nawet w stosunku 1:50 czyli z 1mm nominalnej powłoki w trakcie pożaru uzyskamy 5cm izolacji ogniowej elementu stalowego.

Firma FIRETECH pomaga dobrać odpowiednią farbę aby konstrukcja spełniała wymagania nośności ogniowej biorąc pod uwagę również kolorystykę. Producenci z którymi współpracujemy oferują nam zastosowanie farb nawierzchniowych z palety RAL.

Nasza firma dzięki doświadczeniu i przeszkolonej kadrze oferuje usługi na najwyższym poziomie spełniając oczekiwania inwestorów.

Elementy systemu farb pęczniejących

Stosując farby pęczniejące musimy pamiętać o kilku ważnych czynnikach.

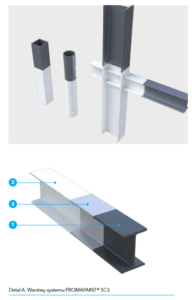

Warstwy systemu Promapaint

Farby pęczniejące

Aby poprawnie wykonać zabezpieczenie stal musi być wolna od rdzy, kurzu, dokładnie odtłuszczona i oczyszczona do stopnia Sa 2,5 wg normy EN ISO 12944-4

  • Jako pierwszy element stosujemy powłokę z farby podkładowej (przeciwkorozyjnej) która stanowi zabezpieczenie elementów przed czynnikami szkodliwego środowiska. Jest to zazwyczaj dwuskładnikowa farba epoksydowa która zapewnia nam idealne podłoże przed wykonaniem głównej warstwy.
  •  Najważniejszy element czyli powłoka z pęczniejącej farby ogniochronnej nakładana w zależności od elementów oraz sytuacji techniką malarską, wałkiem lub natryskową w kilku warstwach aż do docelowej grubości która spełni wymagania izolacji ogniowej
  • Warstwa wykończeniowa z farby nawierzchniowej służąca jako zabezpieczenie przed czynnikami zewnętrznymi i nadająca estetyki całości konstrukcji w zależności od upodobań może mieć określoną kolorystykę

Możliwości stosowania farb pęczniejących

FIRETECH zabezpiecza konstrukcje stalowe w oparciu o wyroby uznanego międzynarodowych producentów farb firmy PPG COATINGS EUROPE BV gdzie nasze prace opieramy w dużej mierze na zestawach wyrobów STEELGUARD 549, 562, 801 składających się z cienkopowłokowych farb pęczniejących oraz farby firmy PROMAT z systemu PROMAPAINT CS3, CS4 farb wodorościenczalnych.  Wyroby zapewniają zabezpieczenie w klasach R15, R30 i R60. Dopuszcza się ich stosowanie w środowiskach o klasie korozyjności C1, C2 i C3 zarówno wewnątrz jak i na zewnątrz pomieszczeń. Farby tych producentów uznawane są na całym świecie oraz posiadają aprobaty w takich krajach jak Wielka Brytania i USA.

Możliwości stosowania farb

FIRETECH zabezpiecza konstrukcje stalowe w oparciu o wyroby uznanego międzynarodowych producentów farb firmy PPG COATINGS EUROPE BV gdzie nasze prace opieramy w dużej mierze na zestawach wyrobów STEELGUARD 549, 562, 801 składających się z cienkopowłokowych farb pęczniejących oraz farby firmy PROMAT z systemu PROMAPAINT CS3, CS4 farb wodorościenczalnych.  Wyroby zapewniają zabezpieczenie w klasach R15, R30 i R60. Dopuszcza się ich stosowanie w środowiskach o klasie korozyjności C1, C2 i C3 zarówno wewnątrz jak i na zewnątrz pomieszczeń. Farby tych producentów uznawane są na całym świecie oraz posiadają aprobaty w takich krajach jak Wielka Brytania i USA.

Cechy systemu powłok pęczniejących

Farby pęczniejące są jednym z najbardziej znanych sposobów i preferowanym przez projektantów systemem zabezpieczeń a to dzięki cechom które wyróżniają ten system

  • Wysokie walory estetyczne
  • Wysoka trwałość
  • odporność na pękanie, ścieranie i zabrudzenia
  • przyjazny dla środowiska – nietoksyczny
  • możliwość pomalowania elementów zabezpieczonych uprzednio antykorozyjnie innymi farbami epoksydowymi
  • Wysoka wydajność

Zabudowy z płyt ogniochronnych – trwałość i prostota

Okładziny z płyt ogniochronnych (sprawdź ofertę płyt ogniochronnych w naszym sklepie!) to rozwiązanie dzięki któremu w trwały i elegancki sposób możemy wykonać zabezpieczenie konstrukcji w klasach R30-R240 przy zachowaniu prostoty elementu. Płyty ogniochronne to odpowiednia mieszanka magnezowo-wapienno-krzemiankowa która stanowi rdzeń wzmocniony siatką z włókna szklanego oraz pokryty warstwą celulozy.  Zabudowy płytami wykonujemy w zależności od przewidywanych stron nagrzewania elementu.

Zastosowanie zabudowy ogniochronnej

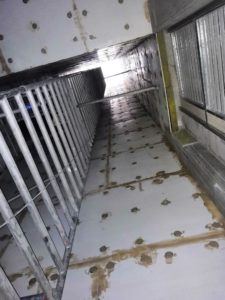

Zabudowa ogniochronna

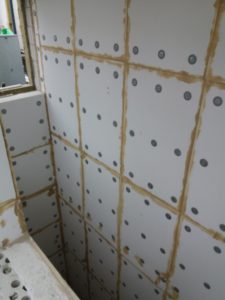

Przykład zabudowy ogniochronnej

Dzięki opracowanym technologiom możemy wykorzystać płyty ogniochronne w wielu rozwiązaniach.

  • Zabudowa profili stalowych
  • Zabudowa i wykończenie ścian, sufitów oraz podłóg przegród wewnętrznych
  • Zwiększenie odporności i izolacji ogniowej przegród zewnętrznych pod warunkiem zabezpieczenia przed czynnikami atmosferycznymi
  • Zabudowę szachtów oddymiających (sprawdź nasz wpis na blogu!) w połączeniu z wełną mineralną poprawiając pełną szczelność kanałów

Dzięki naszemu doświadczeniu oraz szeregu doświadczonych specjalistów zabudowy z płyt możemy połączyć z natryskiem ogniochronnym nadając wyjątkowy efekt końcowy zabezpieczenia ppoż.

Kiedy zabudowa z płyt ogniochronnych?

Zabudowa z płyt ma przewagę nad innymi metodami głównie w sytuacjach gdzie wymagana jest wysoka klasa odporności ogniowej konstrukcji.

Wykonywanie zabudowy z płyt jest również metodą która pozwala na ograniczenie do minimum zanieczyszczenie otoczenia w trakcie wykonywania prac. Płyty są docinane za pomocą pił na miejscu i montowane do specjalnie utworzonych stelaży (można wykorzystywać profile stosowane przy suchych zabudowach z płyt G-K) lub łączników w przypadku konstrukcji stalowych lub klejone bezpośrednio do podłoża takiego jak beton autoklawizowany czy cegła ceramiczna.

Zastosowanie zabudowy z płyt jako jedyna metoda umożliwia największe możliwości wykończenia powierzchni ponieważ są one przystosowane do klejenia płytek na powierzchni płyty jak i do malowania farbami dyspersyjnymi czy lakierami z żywic syntetycznych lub żywic epoksydowych.

Ze względu na swoją strukturę oraz wytrzymałość płyty ogniochronne mogą w pełni zastępować płyty OSB czy szkielety drewniane.

Płyty ogniochronne stosowane w budownictwie

Przez lata firma FIRETECH stosuje płyty ogniochronne do wykonywania zabudowy tras kablowych czy kanałów wentylacyjnych dlatego ich montaż i łączenie jest dla nas naturalnie proste. W swojej wieloletniej działalności wykorzystujemy:

  1. Promat Promatect-L500
  2. Promat- Promatect-H
  3. Mercor Tecbor
  4. Mercor Silbord

Współpraca z FIRETECH

Podejmując zapytanie jak zabezpieczyć konstrukcje do R30? R60? R90? R120? Wystarczy skontaktować się z naszym biurem, a my po ustaleniu kilku kluczowych informacji będziemy w stanie w szybki i przejrzysty sposób przygotować dla Państwa ofertę opracowaną o panujące obecnie wytyczne techniczne, aprobaty techniczne materiałów które najlepiej sprawdzą się przy danej sytuacji.

Informacje które są ważne przy ustalaniu rodzaju zabezpieczenia:

  • Wymagana klasa odporności ogniowej
  • Projektowania temperatura krytyczna konstrukcji
  • Klasa ekspozycji/ korozyjności otoczenia
  • Rodzaj materiału do zabezpieczenia (beton/ żelbet/ stal czarna/ stal ocynkowana/ blacha trapezowa)
  • Istniejące zabezpieczenie antykorozyjne stali

Ustalając te rzeczy, określając miejsce, rozmiary elementów oraz planowany termin wykonania prac możemy w szybki sposób pomóc państwu w planowaniu realizacji.
